Проектирование систем пожарной сигнализации

Возгорание внутри помещений может привести к значительному материальному ущербу и нанести вред людям. Свести эти риски к минимуму позволяет система автоматического пожаротушения - газовая, порошковая, аэрозольная или смешанная. Основой таких систем является автоматическая пожарная сигнализация (АПС).

Автоматическая пожарная сигнализация не является основой всех установок пожаротушения - это частный случай.

Системы пожарной сигнализации

Неотъемлемой частью автоматической пожарной сигнализации является система оповещения и управления эвакуацией людей при пожаре (СОУЭ), проектирование, установка и эксплуатация которой регулируются СП3.13130.2009. Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.

Устройства используются в административных, коммерческих и общественных зданиях. Независимо от объекта установки пожарные сигнализации должны быть спроектированы с учетом особенностей объекта и определенных требований. Только так можно гарантировать эффективность работы системы, а значит, и высокий уровень пожарной безопасности.

Этапы проектирования Автоматической Пожарной Сигнализации (АПС)

Тот, кто имел опыт обращения с охранно-пожарной сигнализацией (ОПС), знает, что она представляет собой набор уже готового оборудования, состоящего из типовых элементов, таких как тепловые и дымовые датчики, пожарные извещатели, извещатели пламени, линейные пожарные извещатели, световые и звуковые извещатели, оповещатели блока управления, приборы приемно-контрольные, реллейные блоки, приборы индикации, а также огнестойкие соединительные кабельные линии.

Автоматическая пожарная сигнализация должна соответствовать особенностям объекта, его размерам, конструкции и назначению, поэтому без проектирования не обойтись. Более того, разработка проекта такой системы предполагает выполнение нескольких этапов:

  • составление плана с учетом пожеланий заказчика;
  • разработка проектной документации;
  • согласование;
  • калькуляция сметы;
  • реализация проекта.

Перед разработкой проекта крайне важно собрать необходимую информацию: тип и характеристики защищаемого объекта, наличие в здании легковоспламеняющихся материалов, температурный режим в помещении во время работы, особенности размещения оборудования. Только после этого создается проект, где указывается месторасположение каждого датчика и траектория прокладки шлейфа, при помощи которого он подключается к блоку управления- приемно-контрольному прибору.

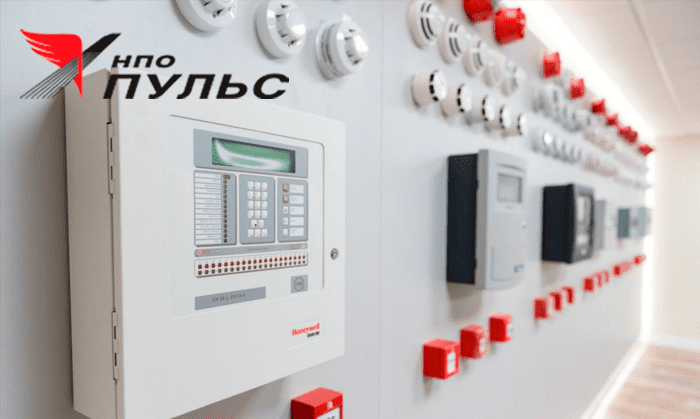

Система пожаротушения Части системы Пожарная сигнализация
Внимание! Разработка проекта автоматической пожарной сигнализации (АПС) выполняется в соответствии с СП 5.13130. 2009, СП 3.13130.2009.

СП 3.13130.2009 - свод правил, регламентирующий проектирование системы оповещения и управления эвакуацией, которая является неотъемлемой частью автоматической пожарной сигнализации (АПС).

СП 5.13130. 2009 - свод правил распространяется на проектирование автоматических установок пожаротушения и пожарной сигнализации для зданий и сооружений различного назначения.

При проектировании пожарной сигнализации учитываются еще и такие важные аспекты, как модернизация и ремонтопригодность системы. Нужно правильно подобрать пожарную сигнализацию, которая может быть следующих типов:

  1. Аналоговая (безадресная) система АПС. Недостатки: нет локализации помещения при поступлении сигнала. Преимущества: низкая цена.
  2. Адресно- аналоговая (адресная). Недостатки: не дешевая. Преимущества: высокая надежность, информативность, возможность интеграции всех инженерных систем в единый комплекс.
  3. Радиоканальная (адресная). Недостатки: высокая стоимость. Преимущества: не требует прокладки кабелей, высокая информативность.

Автоматические установки пожаротушения (далее - установки или АУП) следует проектировать с учетом общероссийских, региональных и ведомственных нормативных документов, действующих в этой области, а также строительных особенностей защищаемых зданий, помещений и сооружений, возможности и условий применения огнетушащих веществ исходя из характера технологического процесса производства. В соответствии с законами РФ требуется СРО на проектные работы.

Монтаж

После разработки проекта и выбора оборудования можно переходить непосредственно к установке. Этот этап предполагает прокладку кабелей в точном соответствии с маршрутами, которые указаны в проекте, а также подключение датчиков. Монтаж пожарной сигнализации может осуществляться только с использованием проводов, имеющих термозащиту, чтобы избежать возникновения помех, провода должны быть удалены друг от друга на определенное расстояние.

Монтаж проводных систем – трудоемкая задача, значительно проще в установке беспроводные системы. Требования к монтажу касаются не только проводов, но и извещателей: они должны находиться на расстоянии 9 метров друг от друга, расстояние от устройства до потолка должно составлять 30 см.

Обслуживание

Для работоспособности автоматической пожарной сигнализации АПС нужно обеспечить регулярное обслуживание системы, представляющее собой комплекс мероприятий, благодаря которым минимизируется вероятность поломок и обеспечивается возможность оперативного устранения возникающих дефектов.

Существует несколько вариантов обслуживания подобного оборудования – плановое и внеплановое. В первом случае обслуживание производится раз в месяц, его результаты заносятся в специальный журнал. Внеплановое обслуживание пожарной сигнализации осуществляется путем случайного срабатывания оборудования. Внеплановая проверка проводится при жалобах на работоспособность системы, результаты также заносятся в регистрационный журнал.

Необходимые документы и разрешения для проектирования

Для разработки проекта заказчик должен предоставить следующий набор документов:

  • технический план здания;
  • характеристики конструкций и материалов с указанием их горючести;
  • расчетные и фактические данные о количестве персонала в здании и численности посетителей;
  • данные из расчетов пожарных рисков, категорирования помещения;
  • документация на оборудование, которое установлено на объекте.

Эти документы заказчик должен предоставить в проектную организацию для детального анализа.

Внимание! Документы для проектирования пожарной сигнализации должен предоставлять не только заказчик, но и исполнитель, так как далеко не все организации имеют право на ведение подобной деятельности. Подтверждением такого права является лицензия МЧС РФ на проектирование ОПС.

Нормативно-техническая база

Лицензированные компании должны неукоснительно выполнять требования к проектированию таких систем, которые указаны в государственных стандартах и сводах правил:

  • ГОСТ 2.701-2008;
  • ГОСТ 28130-89;
  • НПБ 110-03;
  • СП 5.13130.2009.

В этих документах зафиксированы требования к построению схем пожарных сигнализаций, а также другие технические особенности по проектированию АПС на вновь строящихся и реконструируемых объектах.

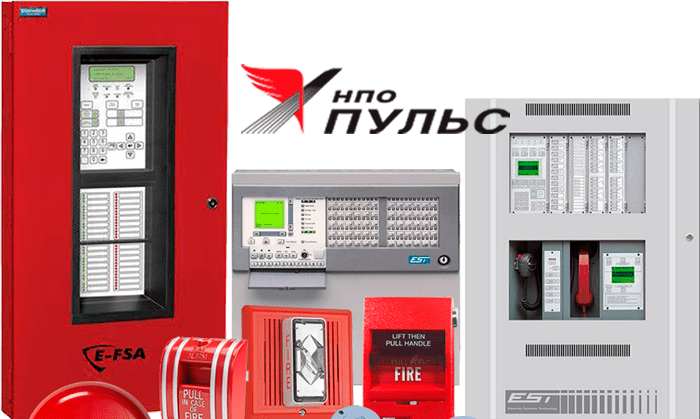

Системы противопожарных сигнализаций Пожарная система Схема пожарной сигнализации

Преимущества заказа проекта автоматической пожарной сигнализации в НПО «Пульс»

Наша компания имеет лицензию МЧС и является членом СРО, поэтому мы занимаемся проектированием автоматических пожарных сигнализаций АПС с первого этапа до последующего долгосрочного обслуживания. В штате работают высококлассные сотрудники с большим опытом и работы выполняются на самом высоком уровне в максимально сжатые сроки. Заказчиков приятно удивят и доступные цены на проектирование подобных систем. Для получения более детальной информации и оформления заказа на разработку проекта свяжитесь с представителями НПО «Пульс» по телефону или оставьте заявку на сайте.
