Все зависит от назначения люка: если это возможный путь эвакуации (аварийный выход, например), то направление его открывания (по ходу эвакуации) нормируется СП 1.13130.2009.

Также, с точки зрения имеющихся конструктивных решений, в том числе и по строительной части, выполнять люк с открыванием в сторону нижнего помещения – как правило, нецелесообразно. Например, поднимаясь по вертикальной лестнице на чердак – открывать люк «на себя» и пытаться, при этом, уйти от «падающей вниз» створки – затруднительно. Исключение – оригинальное/специальное проектное решение.

Так же, как и ДПМ. С любой из означенных сторон. Испытываются всегда два образца ворот. Одни ворота устанавливаются подвесной системой в огневую камеру, вторые ворота обратной стороной.

Противопожарные ворота не герметичны. Конструкция противопожарных ворот ВПР-Пульс-60 предназначена обеспечить предел огнестойкости EI60 в соответствии с ГОСТ Р 53307-2009. Требования к герметичности к противопожарным воротам отсутствуют.

ВПР-Пульс-60 имеет сертификат обязательной пожарной сертификации и прошли огневые (сертификационные) испытания. Наличие действующего сертификата подтверждает соответствие конструкции ворот (без порога) нормативной документации.

Двери герметичные Дс-Пульс, разработаны по серии 5.904-4. Двери серии 5.904-4 разрабатывались для установки, преимущественно, в венткамерах.

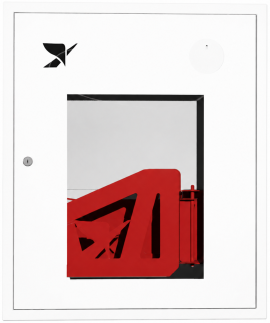

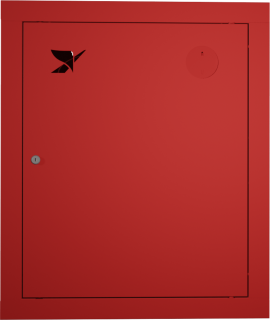

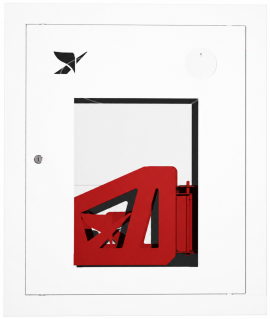

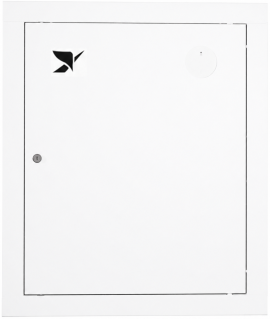

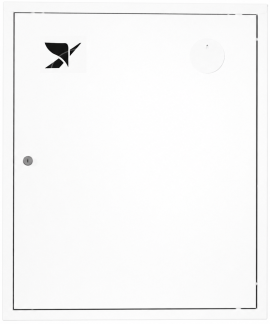

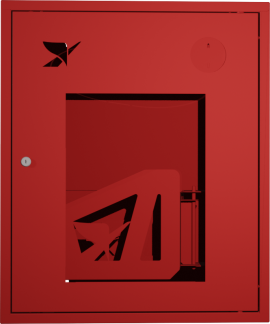

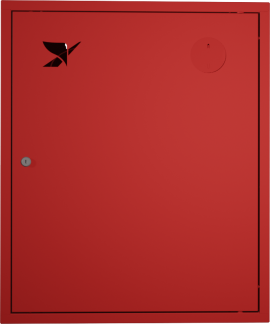

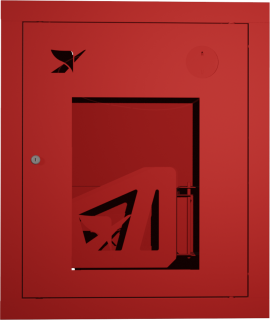

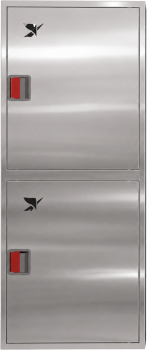

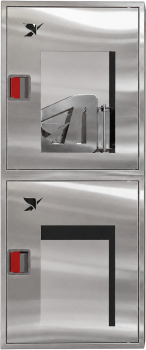

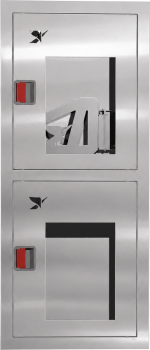

Наименование моделей шкафа – составное, где индекс «ШП-К» или «ШП-К-О» указывает на тип шкафа по ГОСТ Р 51844, «Пульс» - сокращенное наименование организации - изготовителя, цифровые индексы «310Н», «310В», «315Н», «315В», «320Н», «320В» - условный идентификатор модели, где буквы «В» и «Н» означают встроенное и навесное исполнение.

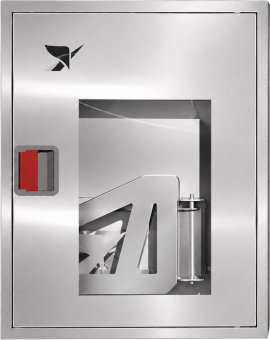

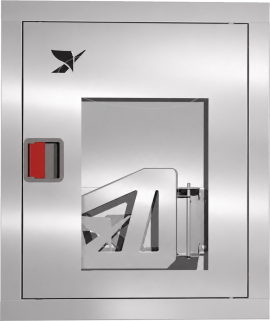

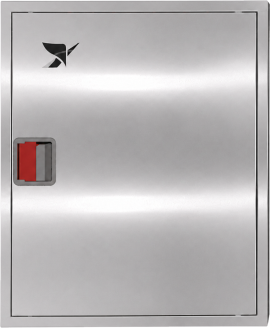

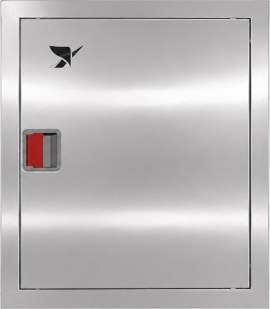

После составного наименования модели шкафа может быть указан дополнительный буквенный индекс из трех букв, конкретизирующий вариант исполнения, где «З» – закрытый без прозрачной вставки; «О» – с остеклением (прозрачной вставкой); «Л» – левый; «П» – правый; «К» – красный; «Б» – белый, «Н» - нерж. сталь.

При этом, указанные условные идентификаторы модели (включая и варианты/исполнения 320-21 и 320-12) являются именно условными идентификаторами, принятыми нашей компанией в 1997 году для идентификации шкафной продукции собственного производства. В настоящий момент времени - они никак не расшифровываются.

В верхнем отсеке – так сделать возможно. В нижнем отсеке – нет. При размещении трубы пожарного водопровода внутри верхнего отсека – она будет мешать работе кассеты, что противоречит ГОСТ Р 51844-2009 («5.9 Рукавная кассета пожарного шкафа, модуля, отсека для ПК должна беспрепятственно поворачиваться в горизонтальной плоскости на угол не менее 90°.»).

Согласно СП10.13130.2020, «п.6.2.5. Пожарные запорные клапаны ПК следует устанавливать на высоте (1,20 +/- 0,15) м от уровня пола. Ручной пожарный ствол при любом положении в пожарном шкафу не должен выходить за пределы высоты от 1,0 до 1,5 м включительно», расположение клапана нижнего ПК находится ниже заданного минимального значения (1,2-0,15=1,05м).

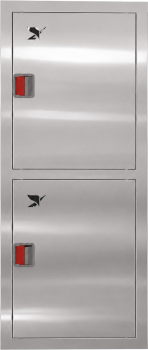

По паспорту ШПК, масса огнетушителей в нижнем отсеке ШПК-320 не более 2х15кг. Размеры отсека 540х650х230 (ШхВхГ) мм.

ОП-8(з) имеет полную массу не более 10.1 кг и максимальный габарит по высоте 584 мм. Размещение двух огнетушителей ОП-8(з) в ШП-К-О-Пульс-320 возможно.

Открытие дверцы шкафа для пожарного крана на угол не менее 160 градусов прописано в ГОСТ 51844-2009 «Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний».

Это сделано для удобства беспрепятственного извлечения пожарного рукава из шкафа. В шкафах производства НПО «Пульс» есть такая конструктивная возможность.

В конкретном помещении угол открывания дверцы шкафа зависит только от того, пропустит ли пожарный инспектор шкаф с углом открывания дверцы менее 160 градусов, а также от удобства извлечения рукава с головкой из шкафа.

Габаритные размеры КПК (ШхВхГ) составляют – не более 300х300x50мм.

Согласно СП-1.13130.2020, малорасходный кран устанавливается на высоте 120 +/- 15.

КПК можно подключать к любому источнику холодного водоснабжения в квартире или доме, при условии, что давление холодной воды в трубопроводе не превышает 0,6 МПа.

Подставки и шкафы для пожарного крана - это разные вещи.

В п. 4.1.14 указано:

«В пожарных шкафах производственных, вспомогательных и общественных зданий следует предусматривать возможность размещения ручных огнетушителей. Каждый пожарный кран должен быть снабжен пожарным рукавом одинакового с ним диаметра длиной 10, 15 или 20 м и пожарным стволом. В здании или частях здания, разделенных противопожарными стенами, следует применять спрыски, стволы и пожарные краны одинакового диаметра и пожарные рукава одной длины».

В здании, кроме огнетушителей, должны быть и пожарные краны. Огнетушители и пожарные краны, в оговорённом в СП10 случае, должны размещается в одном пожарном шкафу, т.е. используется шкаф серии ШПК-Пульс-320. В этом шкафу размещен и ПК, и огнетушители.

Подставки применяют, «когда огнетушитель размещают вне шкафа». Подставки можно размещать везде, где это согласовал пожарный инспектор и, если это не противоречит требованиям нормативных документов.

Для размещения огнетушителей в пожарных шкафах у нас также есть решения.

Например, есть пожарный шкаф ШПК-Пульс-315: с отсеком для ПК и отсеком для огнетушителя.

Записи прошедших вебинаров Вы можете получить, написав нам на почту pps@npopuls.ru или нажав кнопку «Посмотреть» на завершенном вебинаре в разделе «Для проектировщиков».

«Приставной порог» – это вид порога для доукомплектации дверей в исполнении «Без порога» и «Низкий порог». Высота приставного порога 30мм, порог штатно крепится к полу и обеспечивает нижний притвор (в профиль порога устанавливается резиновый уплотнитель, возможна установка дополнительной полосы терморасширяющейся ленты).

Сертификаты на всю нашу продукцию размещены на сайте, а также во вкладке «Документация» к каждому конкретному товару. Подлинность и срок сертификата можно проверить на сайте Федеральной службы по аккредитации (Росаккредитация).
