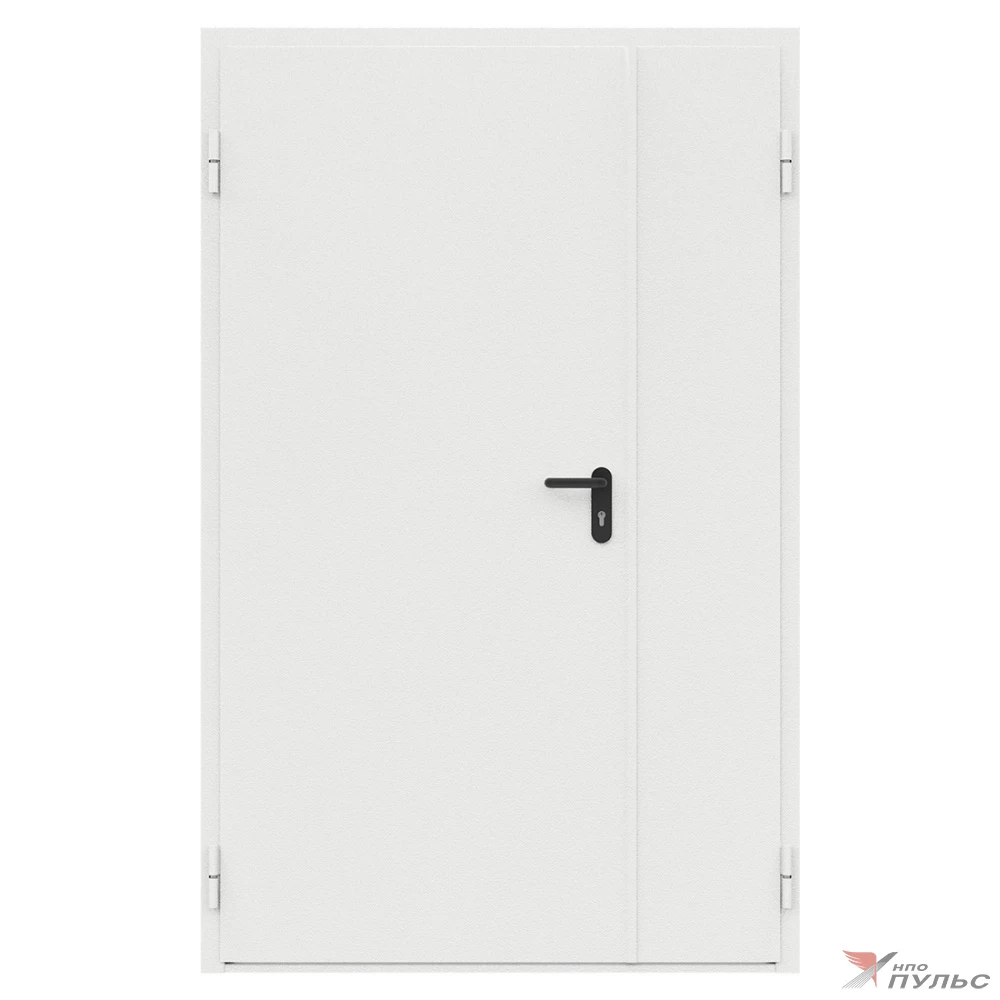

Дверь противопожарная металлическая сплошная двупольная неравнопольная угловая коробка (1250х2075мм) ДПМ-Пульс-02/60 (EI 60), левая, RAL9016

Артикул: 4101051500002
4,8 Рейтинг
В наличии
Модель двери:
ДПМ-Пульс-02/60
Цвет (RAL):
9016 Транспортный белый
Тип двери:
Двупольные
Тип коробки:
Угловая
Наличие стеклопакета:
Глухая (без стекла)
Желаете добавить светящиеся наклейки?
Добавить флуориесцентную обклейку
37 800 руб.
опт
в т.ч. НДС
Корзина
Вам нужна дверь
по индивидуальным размерам?
Рассчитать
Модель двери:
ДПМ-Пульс-02/60
Цвет (RAL):
9016 Транспортный белый
Тип двери:
Двупольные
Тип коробки:
Угловая
Наличие стеклопакета:
Глухая (без стекла)
Место установки:
Внутри помещения
Размер по коробке (Ш-В):
1250-2075
Цвет:
RAL 9016
Вид краски (фасадная):
Не фасадная
Тип двери:
Двупольная
Исполнение:
Левая
Огнестойкость:
EI 60
Способ крепления коробки:
Через коробку
Рабочая створка:
900
Размер остекления ответной створки (Ш-В):
Не требуется
Порог:
Низкий

Получить расчет стоимости

Монтаж двери противопожарной металлической двупольной неравнопольной ДПМ-Пульс-02/60 должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.

Перед монтажом двери необходимо осмотреть упаковку, убедиться в ее целостности. После вскрытия упаковки произвести осмотр двери и убедиться в отсутствии механических повреждений, нарушений лакокрасочного покрытия, наличии комплекта поставки.

ВНИМАНИЕ! В случае монтажа дефектного изделия в строительный проем претензии к качественному состоянию двери не принимаются.

Дверь устанавливают в подготовленный дверной проём по уровню и отвесу. Монтажные зазоры должны быть равномерными. Рекомендуемая суммарная величина монтажных зазоров: 20–60 мм по ширине и 10–30 мм по высоте при заделке огнестойкой пеной. Заделка зазоров с величиной большей, чем рекомендуемая, осуществляется цементно-песчаным раствором.

Равномерность монтажных зазоров достигается установкой распорных клиньев между дверной коробкой и несущей конструкцией (строительный проем).

Изделие крепится в проеме анкерными винтами через монтажные отверстия в дверной коробке.

Возможна установка изделия при помощи монтажных пластин с крепежом анкерными винтами и/или кровельными саморезами. Допускается монтаж с применением электродуговой сварки (крепление за монтажные планки к металлическим порталам и/или металлическим закладным строительного проема).

Заделка монтажных зазоров огнестойкой пеной осуществляется в соответствие с инструкцией по ее применению, указанной на поверхности каждого баллона. Заделка цементно-песчаным раствором осуществляется в два этапа на 2/3 глубины монтажного зазора. После окончательной полимеризации пены или затвердевания цементно-песчаного раствора, распорные клинья удаляются, а места их установки заделываются. При проведении отделочных работ видимая поверхность заполненного пеной монтажного зазора (зазор со стороны противоположной наличнику между стойками коробки и проемом) должна быть заштукатурена.

Работоспособность двери проверяется десятикратным циклом открывания-закрывания. При этом не должно наблюдаться заеданий, рывков и ощутимых усилий. При необходимости, вертикальное положение створки относительно дверной коробки может быть дополнительно откорректировано установкой регулировочных шайб (см. рис 1, поз. 17). Притвор дверного полотна регулируется смещением ответной планки.

В дверной створке выполнено усиление под установку доводчика (см. рис. 1, поз. 4, 18 ). Схема установки доводчика определяется инструкцией по его монтажу. Рекомендуемая схема установки доводчика (с учетом конструктивных особенностей створки и условий монтажа доводчика) - корпус доводчика устанавливается на створку со стороны петель.

Регулировка

Регулировка петлевого узла.

Регулировка положения дверного полотна относительно дверной коробки по вертикальной оси осуществляется установкой оцинкованных шайб (входят в комплект поставки) между опорной поверхностью нижних полупетель и обоймой петлевого подшипника.

Регулировка прилегания створки.

Начальная регулировка прилегания дверной створки к коробке (винтами 20) выполнена изготовителем.

Регулировка прилегания дверной створки к коробке производится при помощи регулируемой ответной планки 19 в следующей последовательности:

  1. вывернуть винты крепления 20 ответной планки 19;
  2. смещением ответной планки по глубине коробки добиться необходимого прилегания;
  3. зафиксировать выбранное положение ответной планки винтами 20;
  4. для исключения смещения ответной планки в процессе эксплуатации, через отверстия в планке 22 просверлить одно отверстие ф 3.2 мм и установить фиксирующую заклепку ф 3.2х8 мм (не входит в комплект поставки).

Крепление двери

Дополнительное крепление двери

Указание мер безопасности

До начала монтажа двери должны храниться в закрытом, сухом помещении. Допускается хранение дверей под навесом на открытом воздухе при отсутствии воздействия на них атмосферных осадков.

Перемещение дверей в пределах объекта (строительной площадки) или на другой объект (строительную площадку) должно осуществляться в транспортной заводской (групповой или индивидуальной) упаковке.

Монтаж двери без опоры дверной коробки на поверхность пола или основание строительного проема - запрещается.

Установка дверной створки на коробку должна производиться на оси 15 полупетель 6 коробки только при наличии подшипника 16, при этом полупетли створки 5 должны опираться на наружные обоймы подшипников. Конструктивная схема двери приведена на рисунке 1.

В процессе монтажа и эксплуатации двери не допускается:

  • попадание цементно-песчаного раствора, других строительных материалов, воды, моющих средств и т.п. в запирающие механизмы двери (замок, цилиндр и пр.), а также между створкой и дверной коробкой;
  • наличие механических повреждений, открывающих доступ к теплоизоляционным материалам в коробке и/или створке, трещин в светопрозрачном заполнении, воздействие агрессивных сред.

Запрещается фиксация створки в открытом положении путем закладывания клиньев между коробкой и торцом створки в зоне расположения петель.

ВНИМАНИЕ! Категорически запрещается использование двери в качестве несущей конструкции.

Основной Замок:
Nemef 1769/02
Вид цилиндра:
Цилиндр ключ-ключ
Дополнительный замок:
Без дополнительного замка
Ручка:
Ручка-планка ПП черная
Подготовка под Основной замок:
Без подготовки
Кабелепроход + кабельканал:
Без кабелепрохода и кабельканала
Подготовка под установку кабелепрохода:
Без подготовки под установку кабелепрохода
Защелка:
Без защелки
Ответная планка для защелки:
Без ответной планки
Подготовка под установку защелки:
Без подготовки под установку защелки
Дополнительная петля:
Без дополнительной петли
Пластина под доводчик:
Без пластины под доводчик (Обратная установка)
Искронедающий комплект:
Без искронедающего комплекта
Задвижка дверная:
Без задвижки дверной
Пластина отбойника:
Без пластины отбойника
Комплект доборных элементов:
Без комплекта доборных элементов
Вентрешетка:
Без вентрешетки
Подготовка под вентрешетку вверху полотна:
Без подготовки под вентрешетку
Защита листами ДВП:
Без защиты листами ДВП
Устройство опечатывания дверей:
Без устройства опечатывания
Подпружиненный стакан под шпингалет:
Без подпружиненного стакана под шпингалет
Пластина под термоблокиратор:
Без пластины под термоблокиратор
Резиновый фартук:
Без резинового фартука
Защитная пленка:
Без защитной пленки
Петли для навесного замка:
Без петель для навесного замка
Отбойник:
Без отбойника
Датчик:
Без датчика
