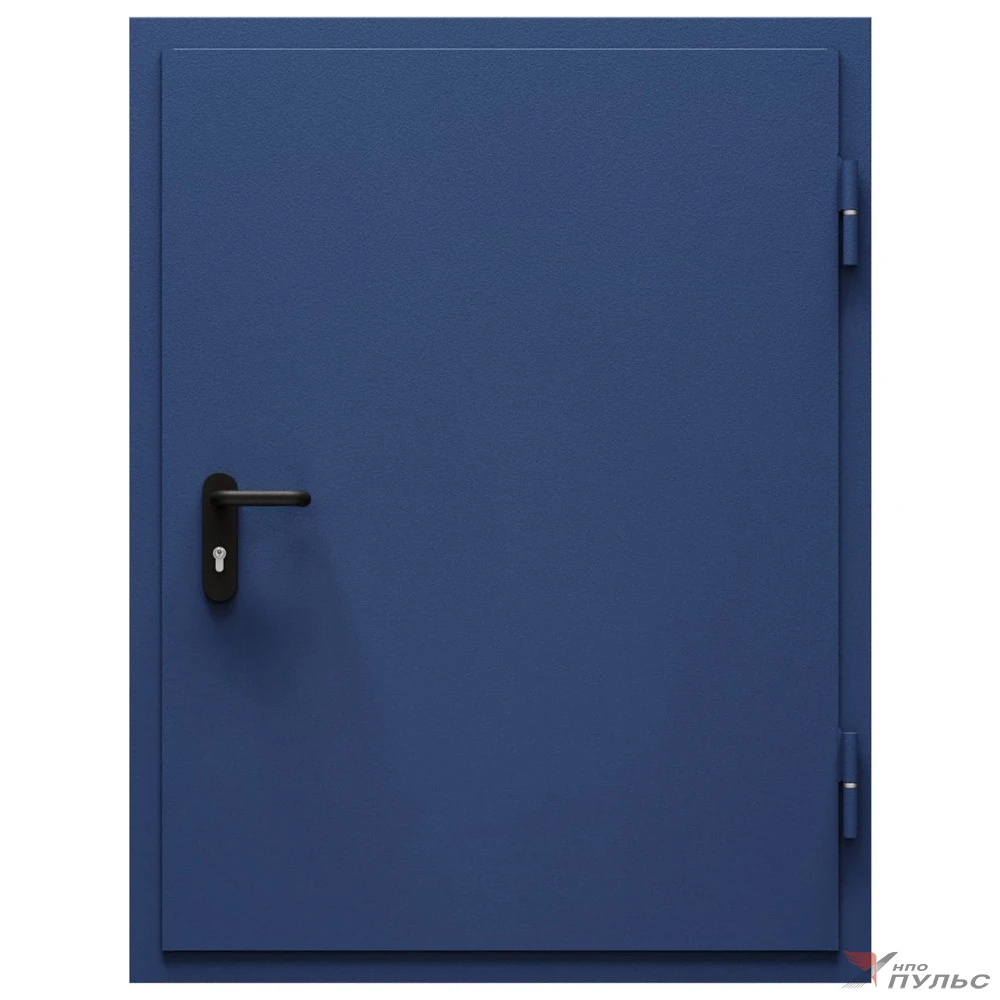

Люк противопожарный металлический угловая коробка типа ЛПМ-Пульс-60 (EI 60) (0900-1200, Правая, RAL 5003)
Люк противопожарный металлический ЛПМ-Пульс-60 (EI 60) (0900-1200, Правая, RAL 5003) однопольный сплошной, предназначен для заполнения проемов в противопожарных преградах с целью предотвращения распространения пожара в примыкающие (смежные) помещения. Люк рассчитан на эксплуатацию в отапливаемых и неотапливаемых помещениях при температуре от -40 до +45° C и относительной влажности не более 98 %, во взрывобезопасных средах.
Монтаж и подготовка к работе
Монтаж люка должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ. Перед монтажом люка осмотреть упаковку, убедиться в ее целостности. После вскрытия упаковки произвести осмотр люка и убедиться в отсутствии механических повреждений, нарушении лакокрасочного покрытия, наличии комплекта поставки.
ВНИМАНИЕ! В случае монтажа дефектного изделия в строительный проем претензии к качественному состоянию не принимаются.
Люк устанавливают в подготовленный проём по уровню и отвесу. Монтажные зазоры должны быть равномерными. Рекомендуемая суммарная величина монтажных зазоров (как по ширине, так и по высоте) - 20–60 мм при заделке огнестойкой пеной. Заделка зазоров с величиной большей, чем рекомендуемая, осуществляется цементно-песчаным раствором. Равномерность монтажных зазоров достигается установкой распорных клиньев между коробкой и несущей конструкцией (строительный проем).
Изделие крепится в проеме при помощи отгибаемых монтажных планок с крепежом анкерными винтами и/или кровельными саморезами. Допускается монтаж с применением электродуговой сварки (крепление за монтажные планки к металлическим порталам и/или металлическим закладным строительного проема). Возможна установка изделия с креплением через монтажные отверстия в коробке люка, если подобное было учтено при заказе.
Заделка монтажных зазоров огнестойкой пеной осуществляется в соответствии с инструкцией по ее применению, указанной на поверхности каждого баллона. Заделка цементно-песчаным раствором осуществляется в два этапа на 2/3 глубины монтажного зазора. После окончательной полимеризации пены или затвердевания цементно-песчаного раствора, распорные клинья удаляются, а места их установки заделываются. При проведении отделочных работ видимая поверхность заполненного пеной монтажного зазора (зазор со стороны противоположной наличнику между стойками коробки и проемом) должна быть заштукатурена. Вариант чистовой отделки 7 показан на рисунке 1.
Работоспособность люка проверяется десятикратным циклом открывания-закрывания. При этом не должно наблюдаться заеданий, рывков и ощутимых усилий. При необходимости, положение створки относительно коробки по высоте может быть дополнительно откорректировано установкой регулировочных шайб (см. рис 1, поз.17). Притвор полотна регулируется смещением ответной планки.
