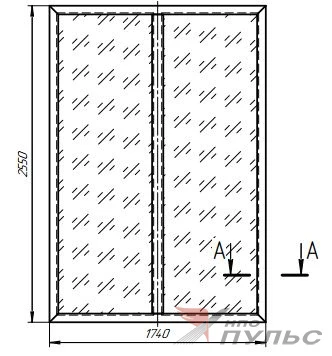

Перегородка противопожарная остекленная секционная из стального профиля ППО-45 (EIW 45) торцевая рама (1740х2550мм), крепление через раму, RAL 7035

Рейтинг товара:
Артикул: 4104010100003
Под заказ
Характеристики:
Цвет (RAL):
7035 Светло-серый
Размер торцевой коробки:
1740х2550
Наличие двери противопожарной, размер:
Без
Огнестойкость:
EIW 45
Цена: 106 088 руб. в т.ч. НДС
Сроки поставки: до 21 р.д.
Количество:
Вам нужна перегородка по индивидуальным размерам?

Перегородка противопожарная остекленная секционная из стального профиля ППО-45 (EIW 45) со светопропускающими элементами площадью более 25% от площади секции и комбинированная со светопропускающими и глухими металлическими элементами устанавливается в проемах ограждающих строительных конструкций или в помещениях (для разделения объемов) зданий и сооружений различного назначения и предназначена для предотвращения распространения пожара в смежных помещениях.

Монтаж и подготовка к работе противопожарных перегородок

Перегородка монтируется в отделанный проем, размеры проема изготавливаются с припуском не более 10 мм относительно габаритных размеров монтажной рамы.

Допускается монтаж в проем без отделки при использовании специальной монтажной рамы. Припуски на размеры проема не более 10 мм от габаритных размеров специальной монтажной рамы.

Монтажную раму собрать согласно схеме сборки (входит в комплект монтажных частей из комплекта поставки), стыки проварить, сварные швы прокрасить вручную краской из комплекта поставки.

Собранную монтажную раму крепить к проему анкерными винтами из комплекта поставки, при этом допуск отклонения от вертикали и по горизонтали для любой стойки рамы не более 1.5 мм. Для выравнивания положения монтажной рамы допускается подкладывать под монтажную раму стальные пластинки различной толщины (входит в комплект монтажных частей из комплекта поставки). Допускается при наличии закладных деталей в проеме крепить монтажную раму электросваркой непосредственно к закладным.

С разборной стороны (наружные крышки с этой стороны удалены заводом-изготовителем и поставляются в отдельной упаковке) рам модулей, открутив самонарезающие винты, демонтировать «П»-обр. профили и теплоизолир. материалы (гипсокартон, СМЛ).

Последовательно установить каждую раму модуля в соответствующую ячейку монтажной рамы. Отрегулировать и зафиксировать правильное положение каждого модуля винтами М8 соответственно, расположенными в вертикальных стойках модуля. Зазор между монтажной рамой и любой стойкой 3±1 мм.

Установить светопропускающие элементы предварительно наклеив термоленту из комплекта поставки по внутр.периметру рам посередине трубы. Стеклопакеты необходимо устанавливать с равномерными зазорами в ячейках рамы. Для этого использовать полимерные рихтовочные подкладки из комплекта поставки. В местах установки полимерных подкладок, дополнительно наклеить отрезки термоленты по ширине трубы (при необходимости). ВНИМАНИЕ! Подкладки не должны выступать за габарит стеклопакета в зазор установки резинового уплотнителя для стекла: при необходимости их следует подрезать.

Установить глухие металлические элементы (для комбинированного исп. перегородки). Порядок установки аналогичен для светопропускающих элементов.

Установить обратно «П»-обр. профили, теплоизоляционные материалы.

Установить декоративные защелкивающиеся крышки, затем, резиновый уплотнитель из комплекта поставки.

Монтаж в перегородку противопожарных дверей ДПО осуществляется согласно паспорта на указанные изделия и настоящего паспорта на ППО. Крепление осуществляется посредством резьбого крепежа со стороны коробки ДПО и доп. самонарезающих винтов со стороны модуля ППО из комплекта поставки.

Возможен вариант ППО без использования монтажной рамы. При этом модули ППО/ДПО стыкуются непосредственно друг с другом, скрепляются резьбовым крепежом и доп. самонарезающими винтами из комплекта поставки. ВНИМАНИЕ! При данном варианте монтажа по стыкам рам обязательно прокладывается огнестойкий герметик (в комплектацию не входит). Крепление в монтажном проеме- анкерами или электросваркой через монтажные пластины.

Возможен монтаж одиночных модулей непосредственно в проем без использования монтажной рамы. Конструкция рамы модуля предусматривает возможность крепления анкерами или электросваркой через монтажные пластины.

Допускается вариант исполнения рамы модуля - сборный, при соблюдении условий монтажа.
