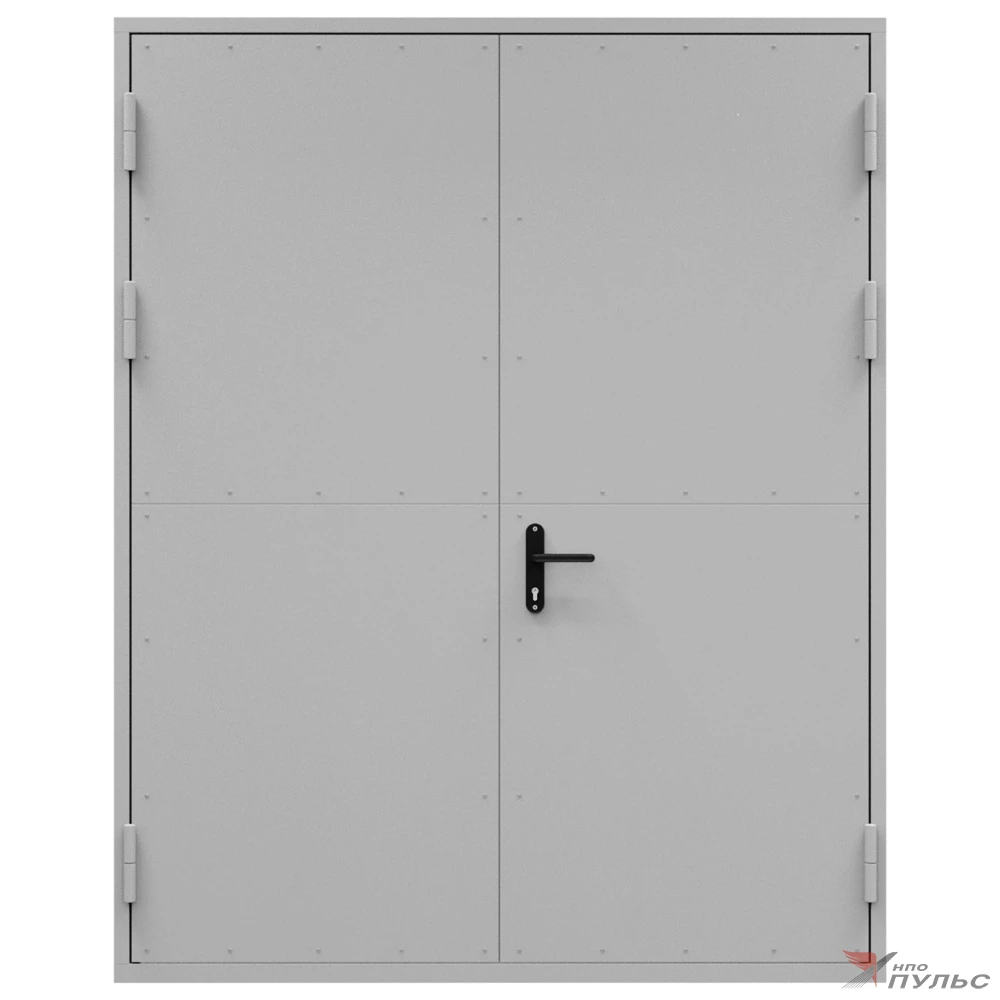

Ворота противопожарные металлические распашные типа ВПР-Пульс-60 (EI 60) (торцевая коробка (2000х2500мм), порог 46 мм, правые, RAL7004)
в т.ч. НДС
Ворота противопожарные распашные моделей ВПР-Пульс-60 (EI 60) сплошные и ВПР-Пульс-60-ДП (EI 60) со встроенной противопожарной дверью предназначены для заполнения проемов в противопожарных преградах с целью предотвращения распространения пожара в примыкающие (смежные) помещения. Ворота рассчитаны на эксплуатацию в отапливаемых и неотапливаемых помещениях при температуре от -40 до +45° C, относительной влажности не более 85%. В случае эксплуатации ворот в качестве наружных, при отсутствии проектных требований по сопротивлению теплопередаче, обязательны дополнительные мероприятия по защите от атмосферных осадков и герметизации монтажных швов. Установленный срок службы ворот (без актов вандализма) до списания — 10 лет. Досрочному списанию подлежат ворота, получившие неремонтопригодные повреждения. В этом случае ворота подлежат демонтажу и замене. Применение ворот осуществляется в соответствии с требованиями ТР ЕАЭС 043/2017, ГОСТ Р 53307-2009, ГОСТ 31174-2017, ГОСТ Р 59642-2021. Конструкция ворот предусматривает возможность оснащения противопожарными вентиляционными решётками и/или лючком для прокладки пожарного рукава. Дверь в воротах (калитка) может быть выполнена как сплошной, так и с остеклением площадью до 25% от площади дверного проема.
Технические характеристики | ВПР-Пульс-60 (EI 60) | ВПР-Пульс-60-ДП (EI 60) |
Предел огнестойкости, мин., не менее | 60 | 60 |
Угол открывания ворот град., не более | 180 | 180 |
Угол открывания встроенной ДП град., не более | - | 180 |
Время автоматического открывания/закрывания ворот с, не более* | 120 | 120 |
Масса ворот в сборе кг, не более | 3400 | 3400 |
Усилие открывания/закрывания ворот Н, не более | 150 | 150 |
Габаритные размеры ворот, мм Ширина (В) Высота (Н) |
2000-7000 2000-8000 |
2000-7000 2000-8000 |
*Только для ворот, оснащенных устройством автоматического открывания/закрывания.
При размере ворот более 4440мм по ширине и/или 5000мм по высоте - их створки выполняются сборными (сборка производится перед монтажом ворот в строительный проем) и комплектуются накладными запорными механизмами. Максимальная высота в свету встраиваемой двери противопожарной (далее ДП) для ворот размером более 4440мм по ширине и/или 5000мм по высоте - 1900мм, для ворот меньшего размера – 2100мм. Ворота могут быть оборудованы автоматическим приводом открывания/закрывания (по желанию Заказчика).
В комплект поставки входят:
- Створка замковая (или комплект для сборки створки) – 1 шт.
- Створка ответная (или комплект для сборки створки) – 1 шт.
- Коробка (комплект) ворот– 1шт.
- Комплект фурнитуры – 1 компл.
- Паспорт, совмещенный с инструкцией по монтажу и эксплуатации–1шт.
Примечание: в соответствии с заказом, в комплект ворот может быть включена система автоматического закрывания/открывания.
Ворота состоят из коробки и двух створок – замковой и ответной. Основой конструкции воротных створок и коробки является профильная труба с толщиной стенки 1.5-2мм, толщина листов обшивки – 0.8-1мм. Листы обшивки дополнительно скрепляются между собой вытяжными заклепками. По желанию Заказчика листы обшивки могут быть выполнены из оцинкованной стали. Коробка поставляется всегда в сборно-разборном исполнении и состоит из двух вертикальных петлевых стоек, горизонтальной перемычки и порога без притвора (изготовлен из швеллера №10). В нижнем притворе – сквозной зазор 10мм+3мм. По желанию Заказчика ворота могут быть изготовлены с порогом с притвором или без порога. Замковая створка оборудована замком с защелкой и нажимными ручками. Ответная створка оборудована торцевыми шпингалетами, которые обеспечивают фиксацию створки в закрытом положении. При размерах створок более 4440мм по ширине и/или 5000мм по высоте, они оборудуются накладными запирающими устройствами и могут быть (по желанию Заказчика) дополнительно оборудованы фиксированными ручками-скобами. Внутренняя полость створок заполняется специальным термопакетом толщиной 60мм, в основе которого находятся теплоизоляционные материалы из гидрофобизированной минплиты высокой плотности на основе каменных пород. Со стороны петель на створках имеются противосъемные ригели. Количество петель меняется в зависимости от габаритных размеров ворот. Сборные створки могут состоять из нескольких частей, для доступа к узлам их соединения со стороны обратной петлям на створке имеются специальные монтажные окна (лючки).

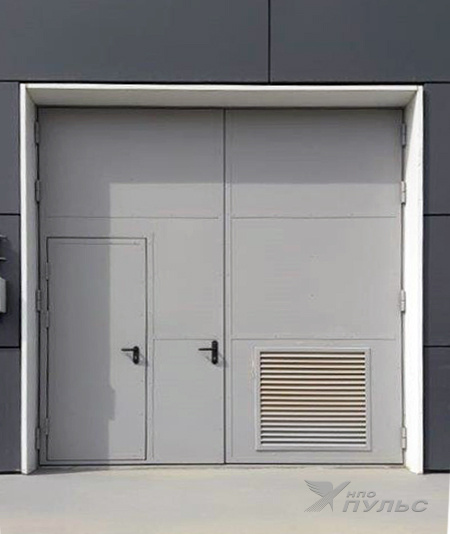

В воротах ВПР-Пульс-60-ДП (EI 60) устанавливается встроенная металлическая дверь (калитка), оснащённая врезным цилиндровым замком с защелкой и нажимными ручками. Размеры двери в свету определяются при заказе, с учётом указанных выше ограничений, типовое исполнение – направление открывания двери совпадает с направлением открывания воротной створки, в которой она расположена, дверной проем расположен рядом с петлями воротной створки. Необходимость оборудования двери доводчиком должна быть конкретизирована при заказе ворот, т.к. только в этом случае дверь будет оборудована необходимыми закладными. По желанию Заказчика дверь может быть оборудована противопожарным стеклом, площадь остекления не более 25% от площади светового проема двери.
Любая из воротных створок может быть оснащена вентиляционной огнестойкой решеткой и/или лючком для прокладки пожарного рукава. Световой проем лючка – 200х200мм (не менее).
Ворота имеют поставляются вместе с комплектом строительного крепежа (входит в комплект фурнитуры), который рассчитан на крепление коробки ворот к стенам из бетона (ж/бетона) или полнотелого кирпича. Рекомендуемая толщина кирпичной стены – не менее 250мм (толщина кладки – один кирпич). Ворота имеют основные точки крепления (через стойки и перемычку коробки) и дополнительные (через монтажные проушины). Возможно крепление ворот электросваркой к металлическим закладным (усилениям) строительного проема в зоне расположения основных точек крепления.
Упаковка ворот – индивидуальная, на деревянном поддоне с деревянной обрешеткой. Под заказ (по желанию Заказчика и в зависимости от размеров ворот) возможно изготовление групповой упаковки.
Расчетный вес ворот – 60кг за м².
1. Монтаж ворот должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.
2. Перед монтажом ворот осмотреть упаковку, убедиться в ее целостности.
3. После вскрытия упаковки произвести осмотр ворот и убедиться в отсутствии механических повреждений, нарушении лакокрасочного покрытия, наличии комплекта поставки, указанного в паспорте ворот.
ВНИМАНИЕ! В случае монтажа дефектного изделия в строительный проем претензии к качественному состоянию ворот не принимаются.
4. Проемы в ограждающих конструкциях под установку ворот рекомендуется изготавливать с монтажным зазором в пределах 60 мм по ширине и 30 мм по высоте относительно установочных размеров коробки.
5. Две вертикальные петлевые стойки уложить на опорные бруски на ровной горизонтальной поверхности, чтобы исключить их соприкосновение с полом. После этого присоединить к ним горизонтальную стойку и порог. Закрепить детали крепежом из комплекта поставки.
6. Собранную коробку установить в строительный проем, учитывая равномерность монтажных зазоров. Раскрепить коробку в проеме деревянными клиньями в горизонтальной и вертикальной плоскостях, используя уровень и отвес. Проверить диагонали коробки. После этого через монтажные отверстия в вертикальных и горизонтальной стойках установить монтажный дюбель, в него установить шпильку М10х150 и с помощью гаек с шайбами закрепить коробку в проеме (весь указанный крепеж присутствует в комплекте поставки ворот). Регулировкой гаек на шпильке обеспечить габаритные размеры по ширине и высоте коробки. Убрать деревянные клинья.
7. Убедившись в надежности установки коробки произвести навешивание створок. Для этого в полупетлю коробки вкрутить винт полупетли створки, вставить шарик. В полупетлю створки вкрутить винт полупетли створки, вставить шарик. Совместив полупетли створок и коробки вставить петлевую ось, проконтролировав чтобы шарик из полупетли створки остался на месте. При помощи винтов полупетель выставить зазор между полупетлями не менее 0.5 мм. Закрыть створки. Используя гайки (см. п.6) выставить зазоры по периметру ворот. Зазоры между створками и горизонтальной стойкой должнысоставлять 5±2 мм, зазор между створками и порогом (или уровнем чистого пола при исполнении ворот без порога) должен составлять 10+3 мм. Вертикальный зазор между замковой створкой и ответной створкой должен составлять 5+2мм.
8. При необходимости использовать для усиления крепления ворот анкерные винты, устанавливая их в отверстия приваренных к коробке ворот монтажных пластин.
9. После установки ворот, проверить работу замка и запирающих устройств ответной створки. Механизмы запирания должны работать без больших усилий и без заеданий. При необходимости провести дополнительную механическую доработку отверстий под тяги штыревого механизма и ригеля замка.
10. Закрыть створки ворот, монтажные зазоры между коробкой ворот и строительным проемом заделать цементно-песчаным раствором. В таком положении ворота оставить на 24 часа. В течении этого времени проводить регулировочные работы или открывать ворота запрещается. Возможно заполнение монтажных зазоров огнестойкой пеной в соответствии с ее инструкцией по применению и последующим оштукатуриванием заполненных монтажных зазоров.
11. После высыхания цементно-песчаного раствора положение створок относительно коробки, при необходимости, возможно отрегулировать в вертикальной плоскости с помощью винтов полупетель.
12. После монтажа и всех регулировок ворот, производят проверку качества установки ворот путем 5-ти кратного повторения цикла открывание/закрывание створок. Створки ворот должны открываться/закрываться плавно, без рывков и заеданий.
13. Установка и регулировка устройства автоматического открывания/закрывания производится в соответствии с инструкцией по монтажу производителя устройства, но только после полного окончания и проверки всех работ по монтажу ворот.
Примечание. Допускается производить монтаж ворот в строительный проем (в т.ч. из металлических конструкций) с помощью электродуговой сварки в зоне штатных точек крепления.
