Двери противопожарные металлические ДПМ-Пульс-01/60К (EI 60), ДПМ-Пульс-01/60К (EIS 60), ДПМ-Пульс-02/60 (EI 60) и ДПМ-Пульс-02/60 (EIS 60) (далее ДПМ) предназначены для заполнения строительных проемов в противопожарных преградах зданий и сооружений различного назначения. Согласно таблице 24 Приложения к Федеральному закону от 22.07.2008 N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" данные ДПМ относятся к заполнениям 1-го типа (предел огнестойкости EI 60 и EIS 60).
Одним из вариантов сертифицированного исполнения этих дверей является возможность оснащения одним или двумя стыковочными узлами типа «УС-1вп (ТУ 4854-019-13358737-11, ООО «АСС») для подсоединения к дымососу.
ПРИМЕНЕНИЕ ЭТОЙ СИСТЕМЫ ПОЗВОЛЯЕТ:
- быстро и эффективно бороться с вредными последствиями пожара;
- осуществлять глубокую очистку помещения от опасных соединений, образующихся во время горения.
ЧТО ТАКОЕ СТЫКОВОЧНЫЙ УЗЕЛ

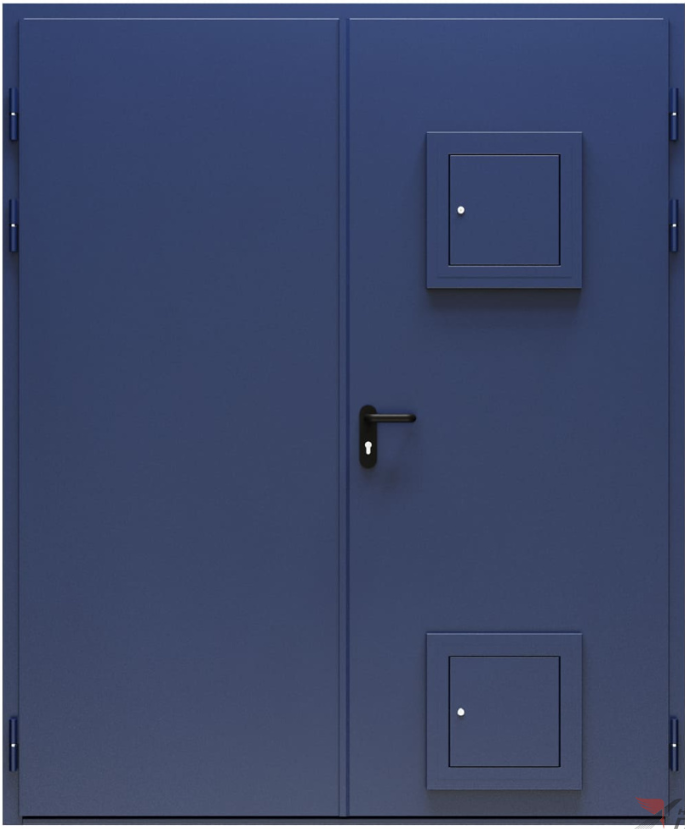

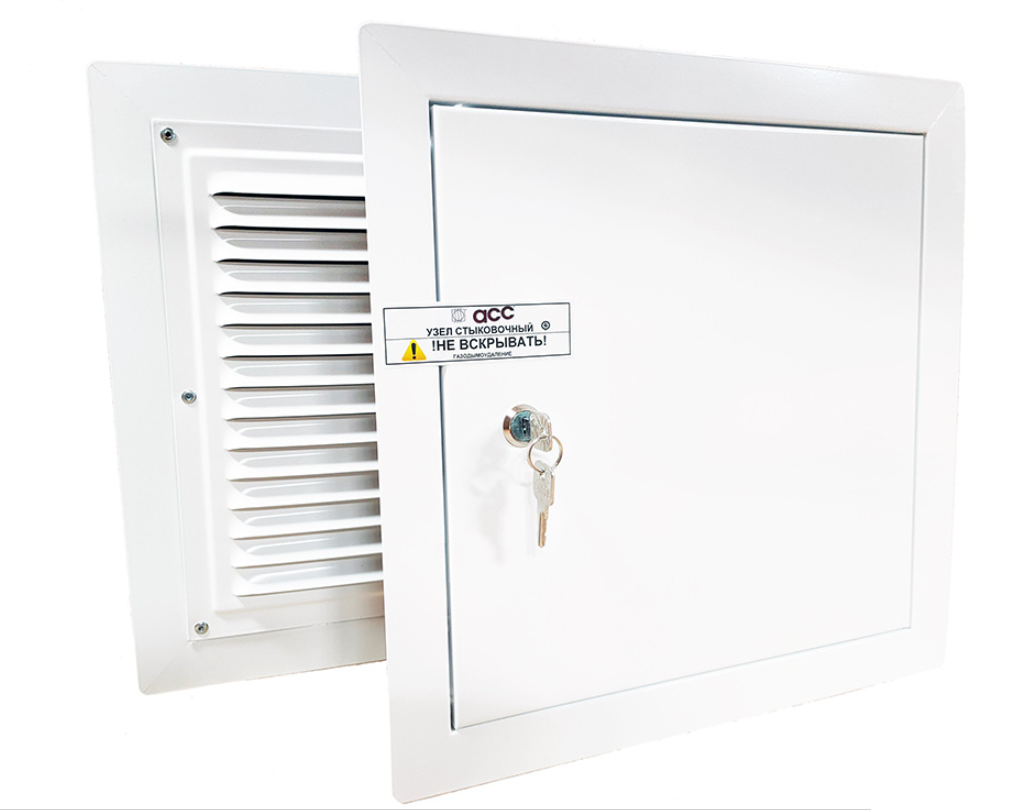

Узел стыковочный УС-1вп® – это специальное огнестойкое техническое устройство, установленное в двери защищаемого помещения, обеспечивающее подсоединение дымососа и организацию в противопожарной двери безопасного канала для удаления дыма, газообразных продуктов горения, огнетушащего газа, витающих частиц порошка и аэрозоля из аварийного помещения после действия автоматической установки газового, порошкового или аэрозольного тушения.
Рекомендуемое количество стыковочных узлов в двери – два, т.к. именно такое решение наиболее эффективно в части дымоудаления.
При необходимости, возможна также и установка одного узла.
Габаритные размеры узла стыковочного УС-1вп, установленного в дверь: 360*360*105,8мм
РАСПОЛОЖЕНИЕ СТЫКОВОЧНЫХ УЗЛОВ
Базовое расположение стыковочных узлов в дверной створке по высоте и ширине рассчитано на наиболее оптимальный вариант подключения дымососа, при этом ориентация стыковочного узла отдается на решение Заказчика.

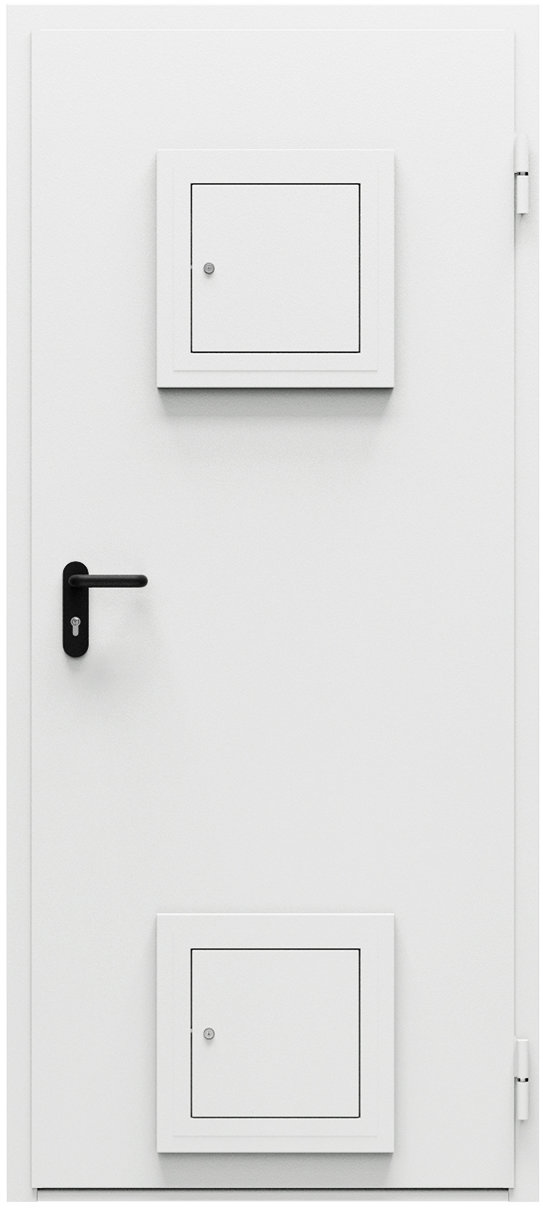

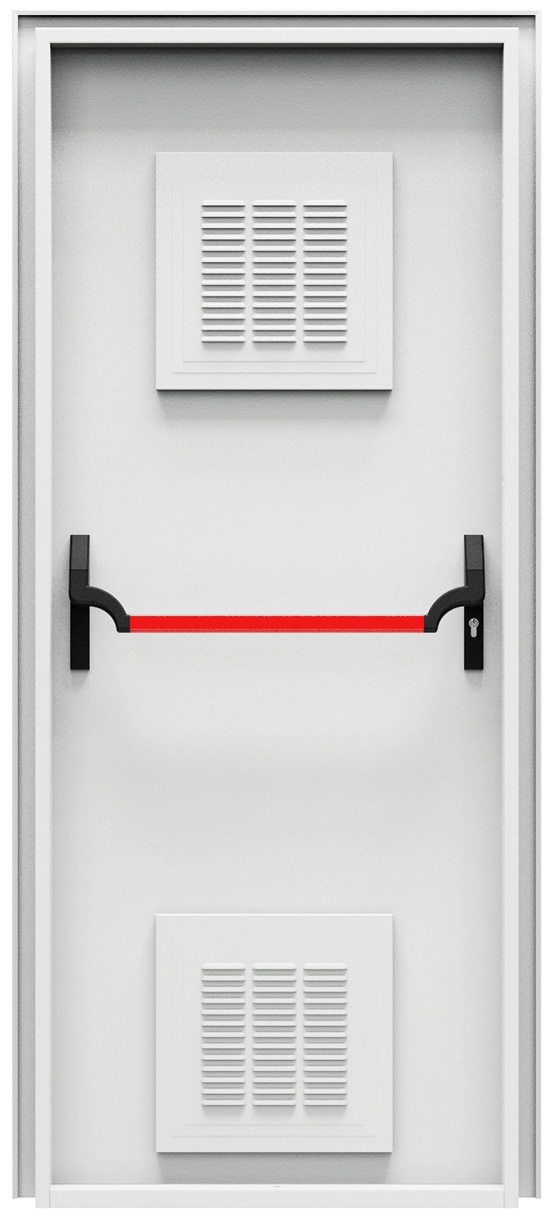

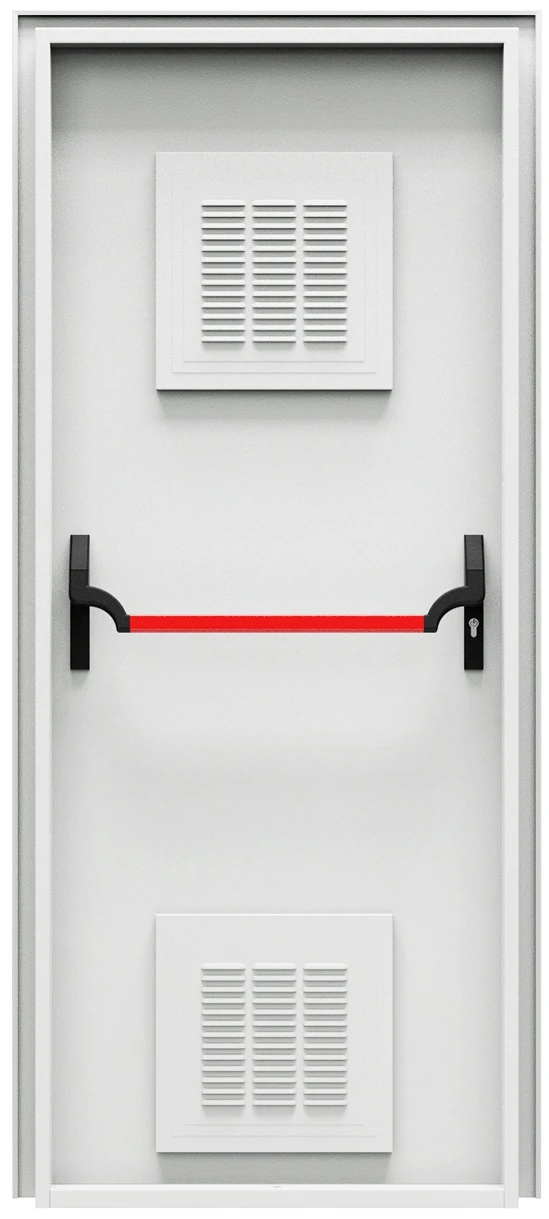

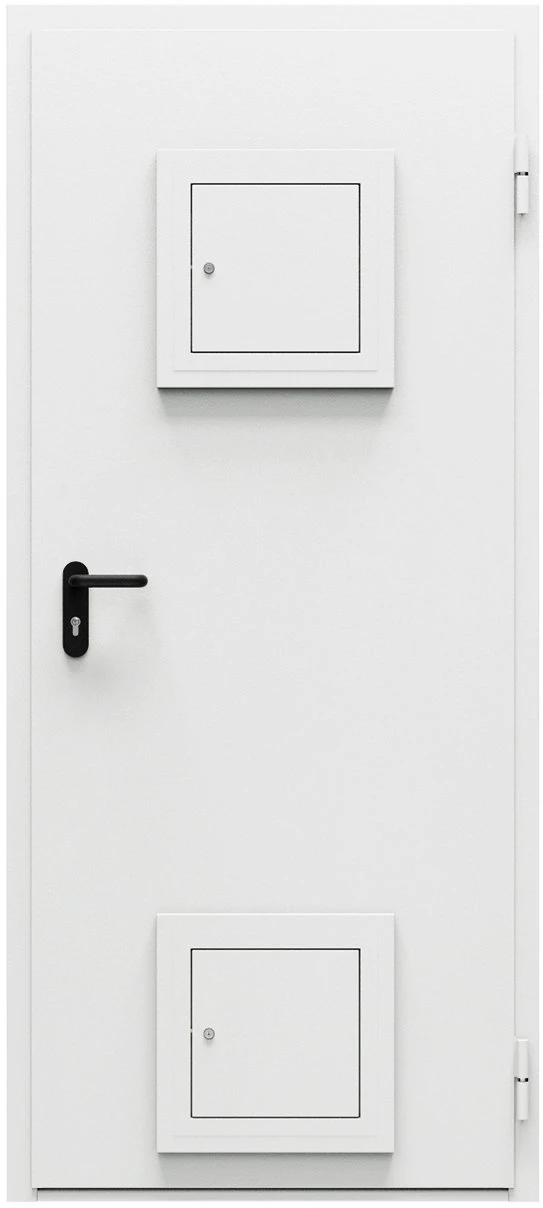

Как правило, противопожарная дверь открывается из помещения, поэтому наиболее востребованное решение – дверца стыковочного узла (сторона подключения дымососа) располагается со стороны дверных петель. В двупольной двери, при этом, стыковочные узлы штатно располагаются в замковой (рабочей) створке. Однако, под заказ, возможно и другое расположение и/или ориентация узлов.
ОТКРЫВАНИЕ ДВЕРИ И ОТКРЫВАНИЕ СТЫКОВОЧНЫХ УЗЛОВ
Так как установка узлов производится только в заводских условиях, то при заказе необходимо уточнять расположение дверцы узла относительно стороны открывания двери.
Расположение дверцы стыковочного узла определяется в зависимости от помещения, в котором предполагается порошковое пожаротушение. Дверца должна находиться снаружи такого помещения для возможности установки дымососа. При этом, если дверь открывается из этого помещения, то дверца стыковочного узла должна быть расположена со стороны петель двери.

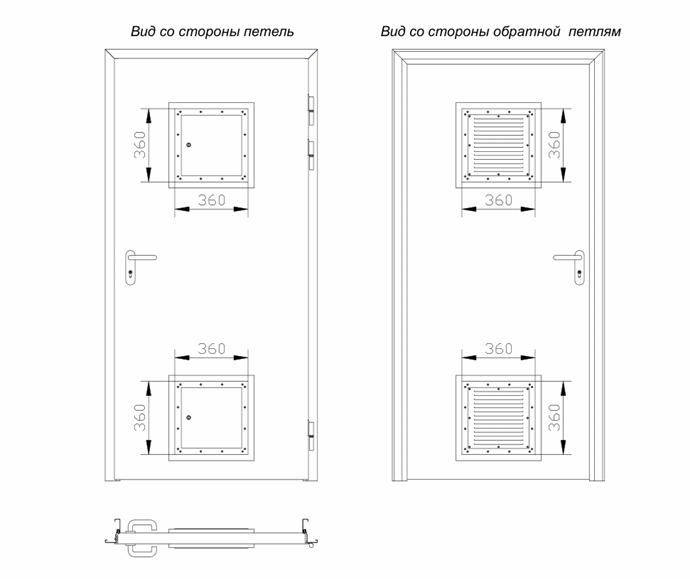

СХЕМА ДВЕРИ С УЗЛАМИ СТЫКОВОЧНЫМИ НА ПРИМЕРЕ ДПМ-ПУЛЬС-01/60К

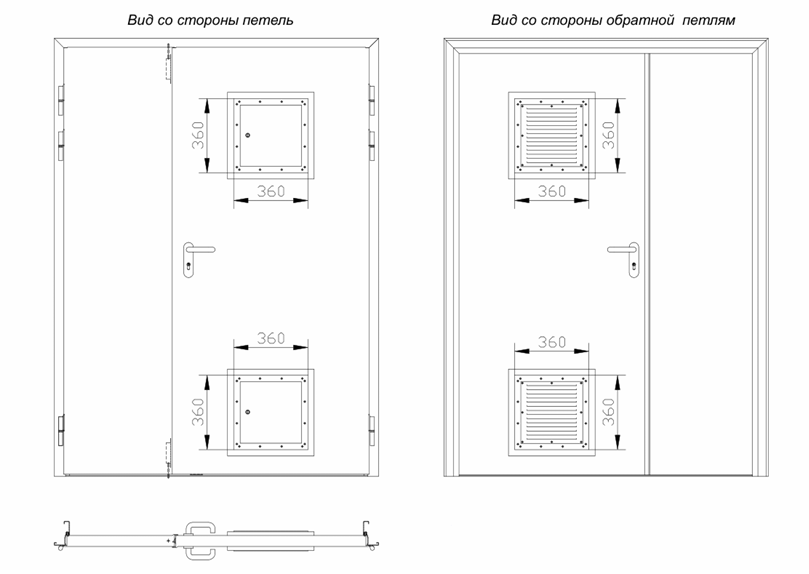

СХЕМА ДВЕРИ С УЗЛАМИ СТЫКОВОЧНЫМИ НА ПРИМЕРЕ ДПМ-ПУЛЬС-02/60
ХАРАКТЕРИСТИКИ
| Однопольная. ДПМ-Пульс-01/60К (EIS 60) | Двупольная. ДПМ-Пульс-02/60 (EIS 60) | ||
| Установочные размеры угловой коробки, мм: | Установочные размеры угловой коробки, мм: | ||
| Высота | Ширина | Высота | Ширина |
| от 1375 до 2375 | от 625 до 1150 | от 1475 до 2375 | от 1125 до 2050 |
| Габаритные размеры двери, мм: | Габаритные размеры двери, мм: | ||
| от 1400 до 2450 | от 700 до 1250 | от 1500 до 2550 | от 1200 до 2150 |
| Масса двери в сборе, кг | Масса двери в сборе, кг | ||
| не более 155 | не более 275 | ||
ГДЕ ПРИМЕНЯЮТСЯ ДВЕРИ С УЗЛАМИ СТЫКОВОЧНЫМИ
Двери со стыковочными узлами предназначены для установки в следующих типах помещений:
- Машинные залы ЦОД
- Архивы
- Помещения серверных, электрощитовых
- Другие помещения, оснащенные автоматической установкой газового, порошкового или аэрозольного тушения.
ЦВЕТ
ДПМ окрашивается полимерной порошковой краской в цвета по таблице RAL, структура краски – «Шагрень». Стандартные цвета – RAL 9016 (белый) и RAL 7035 (серый).
Под заказ возможно окрашивание в любые цвета по RAL K7, а также - окраска коробки и/или створок одного изделия в разные цвета.
Под заказ доступно изготовление из оцинкованной или нержавеющей стали.
Посмотреть двери со стыкузлами в каталоге.
БИМ-модели для проектировщиков:
ДПМ-Пульс-02/60 (EIS 60) со стыковочными узлами
